直流输入参数
| 型号 |
HI-1P3K-L-Y1 |
HI-1P3.68K-L-Y1 |
HI-1P4K-L-Y1 |
HI-1P4.6K-L-Y1 |
HI-1P5K-L-Y1 |
HI-1P6K-L-Y1 |
| 最大输入功率 |
4500 W |
5520 W |
6000 W |
6900 W |
7500 W |
9000 W |
| 最大输入电压 |
600 V |
| 额定输入电压 |
360 V |
| 启动电压 |
100 V |
| MPPT 电压范围 |
90 V ~ 560 V |
| 每路MPPT最大输入电流 |
16 A |
| 每路MPPT最大短路电流 |
20 A |
| MPPT数量 |
1 |
2 |
2 |
2 |
2 |
2 |
| 每路MPPT输入组串数 |
1 |
-
交流输入输出参数
| 型号 |
HI-1P3K-L-Y1 |
HI-1P3.68K-L-Y1 |
HI-1P4K-L-Y1 |
HI-1P4.6K-L-Y1 |
HI-1P5K-L-Y1 |
HI-1P6K-L-Y1 |
| 额定输出功率 |
3000 W |
3680 W |
4000 W |
4600 W |
5000 W |
6000 W |
| 最大输出视在功率 |
3300 VA |
3680 VA |
4400 VA |
5500 VA |
5500 VA |
6600 VA |
| 最大输入视在功率 |
6000 VA |
7300 VA |
8000 VA |
9200VA |
10000 VA |
12000 VA |
| 额定输出电压 |
L/N/PE, 220 V/230 V/240 V |
| 输出电压频率 |
50 Hz/60 Hz |
| 每相最大输出电流 |
15 A |
16.8 A |
20 A |
22.8 A |
25 A |
30 A |
| 每相最大输入电流 |
27.3 A |
33.2 A |
36.4 A |
41.9 A |
45.5A |
54.6 A |
| 功率因素 |
0.8 Leading … 0.8 Lagging |
| 总电流波形畸变率 |
< 3% |
-

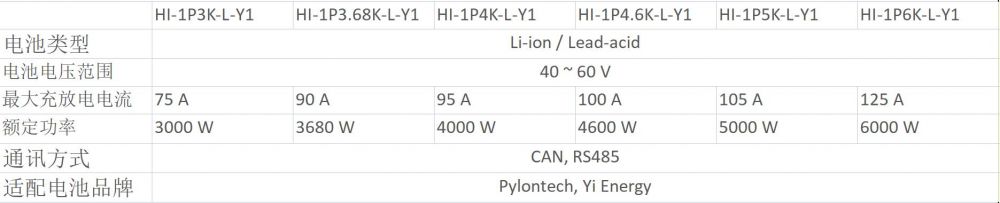

电池参数
-
离网参数
| 型号 |
HI-1P3K-L-Y1 |
HI-1P3.68K-L-Y1 |
HI-1P4K-L-Y1 |
HI-1P4.6K-L-Y1 |
HI-1P5K-L-Y1 |
HI-1P6K-L-Y1 |
| 额定输出功率 |
3000 W |
3680 W |
4000 W |
4600 W |
5000 W |
6000 W |
| 峰值输出视在功率, 10s |
6000 VA,10s |
7300 VA,10s |
8000 VA,10s |
9200 VA,10s |
10000 VA,10s |
12000 VA,10s |
| 切换时间 |
≤ 10 ms |
| 额定输出电压 |
L/N/PE, 220/230/240 V |
| 输出电压频率 |
50 Hz/60 Hz |
| 每相最大输出电流 |
15 A |
16.8 A |
20 A |
22.8 A |
25 A |
30 A |
| 总电压波形畸变率 |
< 3% (linear load) |
-
效率参数
| 型号 |
HI-1P3K-L-Y1 |
HI-1P3.68K-L-Y1 |
HI-1P4K-L-Y1 |
HI-1P4.6K-L-Y1 |
HI-1P5K-L-Y1 |
HI-1P6K-L-Y1 |
| 最大效率 |
98.00% |
| 欧洲效率 |
97.00% |
97.10% |
97.20% |
97.30% |
97.40% |
97.40% |
| 最大电池放电效率 |
96.60% |
96.70% |
96.80% |
96.90% |
97.00% |
97.00% |
-
满足的标准
| 型号 |
HI-1P3K-L-Y1 |
HI-1P3.68K-L-Y1 |
HI-1P4K-L-Y1 |
HI-1P4.6K-L-Y1 |
HI-1P5K-L-Y1 |
HI-1P6K-L-Y1 |
| 并网标准 |
EN 50549-1, VDE-AR-N 4105, DIN VDE V 0124-100, AS/NZS 4777.2, AS60947.3, G99, CEI 0-21 |
| 安全 |
IEC 62109-1, IEC 62109-2 |
| 电磁兼容性 |
EN 61000-6-1, EN 61000-6-3 |
-
基本参数
| 型号 |
HI-1P3K-L-Y1 |
HI-1P3.68K-L-Y1 |
HI-1P4K-L-Y1 |
HI-1P4.6K-L-Y1 |
HI-1P5K-L-Y1 |
HI-1P6K-L-Y1 |
| 尺寸 (宽 x 高 x 厚) |
475 mm x 447 mm x 180 mm |
| 重量 |
24 kg |
| 安装方式 |
壁挂 |
| 工作温度 |
-25 ℃ ~ +60 ℃(＞45 ℃ Derating) |
| 工作相对湿度 |
0~95%RH, No Condensing |
| 防护等级 |
IP66 |
| 最高工作海拔 |
4000 m |
| 冷却方式 |
自然对流 |
| 噪声 |
<40 dB |
| 拓扑结构 |
非隔离 |
| 显示 |
LED指示灯; Integrated Wi-Fi / 4G + APP |
| 信号输入输出 |
DRM, 1×DI, 2×DO |
| 夜间自消耗 |
< 5 W |
-
保护和特性
| |
HI-1P3K-L-Y1 |
HI-1P3.68K-L-Y1 |
HI-1P4K-L-Y1 |
HI-1P4.6K-L-Y1 |
HI-1P5K-L-Y1 |
HI-1P6K-L-Y1 |
| 直流输入反接保护 |
是 |
| 光伏组串电流检测 |
是 |
| 绝缘阻抗检测 |
是 |
| 残余电流检测 |
是 |
| 防孤岛保护 |
是 |
| 交流过流保护 |
是 |
| 交流短路保护 |
是 |
| 交流过压保护 |
是 |
| 直流开关 |
是 |
| 浪涌保护 |
直流二级 / 交流二级 |
| AFCI智能电弧防护 |
可选 |
| RSD快速关断 |
可选 |
注：产品不断创新，性能继续提升，本技术参数仅供参考。
